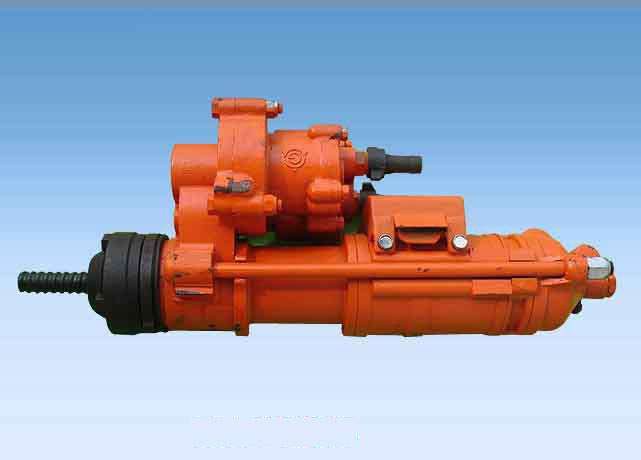

YGZ90型導軌式獨立回轉鑿巖機
一、 用途及使用范圍
YGZ90型導軌式獨立回轉鑿巖機，可與CTC14A、CTC142型鑿巖臺機或TJ25型鑿巖機配套，用于中硬或堅硬礦巖石(F=8~18)針鑿∮50-∮80mm炮孔，有效孔深30M
該機主要用于井下采礦場上身平行或扇形炮孔。與露天鑿巖臺車配套可在中、小型露天采礦場或石方工程中鉆鑿下向或水平炮孔亦可用于需要鉆鑿中深炮孔的其它作業。
二、 技術規格
外型尺寸（長X寬X高）876X355X303mm
機重95KG
缸徑 125mm
活塞行程62mm
工作氣壓 0.5-0.7Mpa
沖擊能 ≥225J（焦耳）
鑿巖沖擊頻率 ≥34HZ（赫茲）
轉釬扭矩 ≥140Nm
鑿巖耗氣量 ≤225L/s
工作水壓 0.4~0.6Mpa(兆帕)
氣管內徑：
沖擊部份 ∮38mm(毫米)
轉釬部份 ∮25mm(毫米)
水管內徑 ∮19mm(毫米)
鉆孔直徑 ∮50~∮80mm(毫米)
釬尾規格 ∮32X90mm(毫米)
三、 結構特點及工作原理
(一) 結構特點：
YGZ90型鑿巖機采用了沖擊與轉釬各自獨立的結構沖擊能與釬桿轉速可根據礦巖條件分別調節。沖擊部分采用無閥配氣，能較好的利用壓縮空氣的膨脹作功。轉釬部分采用無閥配氣，能較好的利用壓縮空氣的膨脹作功。轉釬部分采用齒輪氣馬達驅動，經兩級正齒輪減速帶動釬桿回轉。齒輪式氣馬達布置在鑿巖機的上部，以縮短鑿巖機的總長度。因此更適用于在井下狹窄的采礦場作業。
四、 使用、維護和技術保安
YGZ90型鑿巖機的轉釬扭較大，故在鉆鑿具有裂隙，溶洞的礦巖時不易卡釬，即使有時發生卡釬故障亦可采用弱沖擊強回轉辦法消除故障。鑿巖機所適應的最優軸推力范圍大，故便于操作。
其操作要領簡述如下：
1、 對于不同巖性的礦性的礦巖，需根據排粉情況分別調節；沖擊能轉釬速度和軸推力，才能得到較高的鑿巖速度。如對于中硬礦巖，沖擊能可小些，轉釬速度可高些，推力不宜過大，而對于堅硬礦巖，沖擊能可小些，轉釬速度可高些，推力不宜過大，而對于堅硬礦巖，沖擊能則要大，轉釬速度要低些，推力應大些。
2、 在遇有裂隙、溶洞而卡釬時，則要減小沖擊能。加大轉釬速度，甚至可以停止沖擊，完全依靠回轉通過卡釬區排除故障。
3、 因是無閥配氣，宜在高氣壓下作業，工作氣壓不宜低于0.5Mpa.
4、 中洗水壓不宜低于0.4Mpa
5、 鑿巖機的潤滑條件應良好，以防止磨擦面（尤其是活塞與氣缸和配氣體的配合面）在高速運動時，產生局部高溫而研傷。
潤滑油可根據工作環境的溫度高低選用30號或20號機油。
潤滑油應連續供給，一般使用可以調節供油量的注油器，供油量應適當，每個工作班內以消耗3-5公斤為宜。過多則造成油霧大，過少則潤滑不良。
6、 使用的鉆具應符合質量要求。
二、保養：
1、 對鑿巖機必須定期檢修，注意觀察各另部件的磨損情況，及時修理或更換輕損另件，以免導致其他機件的損壞。
2、 每班作業前，應先將注油器加滿油，仔細檢查所有的緊固螺絲，保證連接的可靠性，然后再給鑿巖機動性以小氣進行空運轉，檢查機器運轉是否正常，同時使機器得到潤滑。
3、 工作完后，關閉水閥以小氣讓鑿巖機作短時間的空運轉，排除積水，防上銹蝕。
4、 鑿巖機較少長時間停止使用，須及時地將其拆洗干凈，并涂上防銹油脂，放置干燥處保存。
三、技術保安
1、 使用前須吹凈氣管中的污物，須均勻地旋轉所有的緊固螺絲并經常觀察緊固情況，防止松動。
2、 切忌以滿氣開空車。
3、 沖擊的部份起動不靈時，需將操縱代關死，待氣管中的佘氣排出后，再行啟動，嚴禁敲打氣缸，以防氣缸變形。
4、 各處管道連接處必須牢固，以防脫落造成事故。
五、 拆卸、裝配注意事項：
（一） 在拆卸和裝配時，切忌用鐵錘敲打各另伯的配合面可用銅棒或硬木墊著，以防損壞另件。
（二） 在一般的情況下，不應把氣缸和聯接體拆開。
（三） 除在定期檢修和確認氣馬達有故障時不得隨意拆開回轉氣馬達。
（四） 在更換銅套時，不能直接敲擊銅套，以免變形。可將銅套套在活塞上，在配合面上涂以潤滑油將活塞裝入氣缸（此時氣缸和聯接體是裝在一起的）以銅或硬木墊在活塞尾部，用壓力機壓入或用錘敲入聯接體，銅套裝好后，用手拉動活塞，視其配合是否良好，如果阻力較大時，應用刮刀仔細削銅套內孔。
（五） 裝配時，應將所有配合面擦洗干凈，并涂上潤滑油。
（六） 所有的緊固螺絲應均勻的旋緊。
