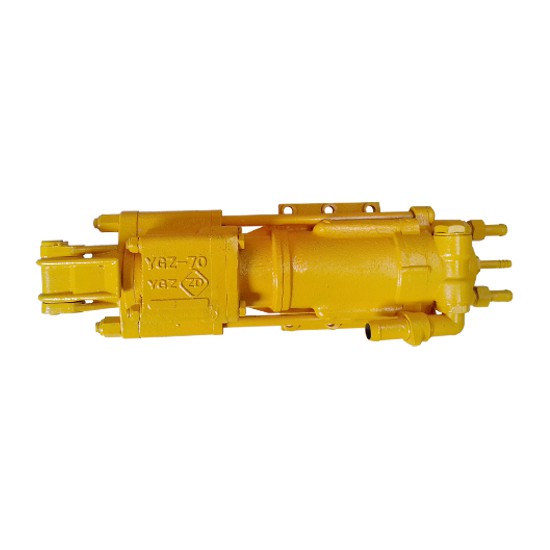

產品展示
結構特點：
YGZ70型鑿巖機采用沖擊與轉釬各自獨立的結構(見附圖)，沖擊功與釬桿轉速可根據巖石條件分別調節。沖擊部份采用無伐配氣。啟動部份采用阻尼塞后，壓氣經阻尼孔推動伐桿前移的時間延長，提高了該機啟動的靈敏度。轉釬部份采用齒輪氣馬達驅動，經叁級正齒輪減速帶動釬桿回轉。氣馬達的一只齒輪套在鑿巖機活塞的外部，齒輪減速采用二軸傳動的結構。因此鑿巖機結構緊湊、體積小，造型美觀，釬桿中心至頂部距離小(僅80毫米)，更適用于掘進作業中鉆鑿幫眼。
釬尾采用六角25×159毫米，增加了釬尾與釬套的接觸面積，提高釬尾與釬套的壽命。
| 主要技術規格 | |
| 外形尺寸(長×寬×高) | 800×230×210mm |
| 機重 | 70Kg |
| 氣缸直徑 | 110mm |
| 活塞行程 | 45mm |
| 活塞重量 | 3.7Kg |
| 驗收氣壓在0.63MPa時 | |
| 沖擊能 | ≥112J |
| 鑿巖沖擊頻率 | ≤43Hz |
| 空轉轉速 | ≥300r/min |
| 扭矩 | ≥70Nm |
| 耗氣量 | ≤159L/s |
| 氣管內徑 | |
| 沖擊部分 | 32mm |
| 轉釬部分 | 19mm |
| 水管內徑 | 13mm |
| 鉆孔直徑 | 38-55mm |
| 有效鉆孔深度 | 8m |
| 釬尾規格 | 六角25×159mm |
(一) 使用
YGZ70型鑿巖機，轉釬扭矩大，沖擊次數高，因具有沖擊與回轉各自獨立并可分別調節的結構，故鑿巖時對各種巖石的適應性強，不易卡釬。正確使用，合理調節，在各種巖石上均可獲得較高的鑿巖速度。
操作要領：
1．對于不同巖性的巖石，須根據排粉情況分別調節沖擊功，轉釬速度和軸推力，才能獲得較高的鑿巖速度，如對于中硬或較軟的巖石，沖擊功可小些，轉釬速度可高些，推力不宜過大，而對于堅硬巖石，沖擊功則要大，轉釬速度應低些，推力應大些。
2．在遇有裂隙，溶洞而卡釬時，則要減小沖擊功，加大轉釬速度甚至可以停止沖擊，完全依靠回轉通過卡釬區排除故障。
3．在沖擊部份給風后沒有起動時，應將操縱伐關死，待風管中的余氣排出后，再行啟動。
4．切忌以大氣量開空車。
5．鑿巖機的潤滑條件應良好，以防止磨擦面(尤其是活塞與氣缸和配氣體的配合面)在高速運動時，產生局部高溫而研傷。潤滑油選用鑿巖機油。也可用20號機油和鈣質黃油。潤滑油應保持連續供給，一般使用可以調節供油量的注油器，供油量應適宜，過多則造成油霧大，過小則潤滑不良。
6．鉆具應符合質量要求。
(二)維護
1．對鑿巖機必須定期檢修，及時修理或更換損壞的零件，以免導致其它零件損壞。
2．每班作業前，應先將注油器加滿油，仔細檢查所有緊固螺絲，保證連接的可靠性，然后再給鑿巖機小氣量進行空運轉，檢查機器運轉是否正常，同時使各機件得到潤滑。
3．工作完成后關閉水伐以小氣量讓鑿巖機作短時間的空運轉，排除積水，防止銹蝕。
4．鑿巖機較長時間停止使用，須及時地將其拆洗干凈，并涂上防銹油脂，放置干燥處保存。
拆卸、裝配注意事項
1．該鑿巖機部份殼體采用球墨鑄鐵，因此在拆卸和裝配時，切忌用鐵錘直接敲打零件表面和配合面，可用銅棒或硬木墊著，以免損壞零件。
2．在一般情況下，不應把氣缸和馬達體拆開。
3．更換銅套時，必須細心，不使歪斜，以免銅套刮傷和變形。在安裝馬達體內銅套時，可將銅套套在活塞上，在配合面上涂以潤滑油，將活塞裝入氣缸(此時氣缸和馬達體是裝在一起的)以銅或硬木墊在活塞尾部，用壓力機壓入或用錘敲入馬達體。銅套裝好后，用手拉動活塞，視其配合是否良好，如果阻力較大時，則應用刮刀刮削銅套內孔。
4．拆裝馬達體內軸承時，須防滾針掉落和漏裝。
5．裝配時應將所有配合面擦洗干凈，并涂上潤滑油。
6．所有緊固螺絲應均勻地擰緊。

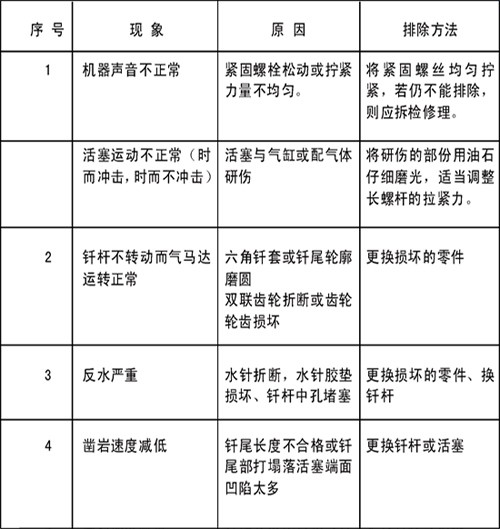

常見故障及排除方法
