ZDY4000型煤礦用全液壓坑道鉆機主要用于煤礦井下鉆進較大直徑的瓦斯抽（排）放孔、注漿防滅火孔、煤層注水孔、防突卸壓孔、探水孔、地質勘探孔以及其它工程鉆孔。適用于巖石堅固性系數f≤10的各種煤、巖層鉆孔。配置適當的鉆頭、鉆桿等鉆具可進行取芯、松軟煤層鉆孔等工程作業。
該鉆機的特點是：
1、鉆機為全液壓動力頭組合式結構。由液壓泵站、動力頭、機架、操作臺、立柱支承等四大部分組成。
2、解體性能好，部件質量輕，便于井下鉆機搬遷、移位，鉆場布置靈活。
3、獨特的液壓系統，雙泵。鉆機回轉參數與給進參數可獨立調控，提高了鉆機對各種不同鉆進工藝的適應能力。
4、動力頭回轉器采用雙馬達、傳動主軸通孔結構，鉆桿長度不受鉆機給進行程限制，即根據井下鉆場施工條件選用不同長度的鉆桿，適用范圍大。
5、液壓卡盤與液壓夾持器卡卸鉆桿，操作簡單、省力，效率高，安全。
6、操作臺、泵站、主機之間油管聯接，操作集中，人員可遠離井口操作，有利于人身安全保護。
7、四立柱支承，升降油缸調整機身（即鉆孔傾角），方便省力。
8、配以變量泵可無級調速，適應工況范圍大。

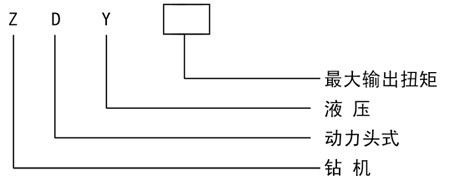

三、型號編制說明
四、工作原理
電動機驅動油泵，將兩股液壓油經操作臺，一股壓力油輸送到與減速機連接的液壓馬達，減速后輸出動力，帶動鉆具回轉。另一股壓力油輸送到油缸推動活塞來回移動，即可帶動動力頭作給進，回程或起撥鉆具。順逆時針旋轉節流伐手輪可調節鉆機鉆孔給進速度。操作相應手柄可控制液壓夾持器、液壓卡盤動作，松卸，夾緊鉆桿以及機架升降和鉆孔或安裝角度的調整。
五、選型說明
1、ZDY系列鉆機出廠標準配置中鉆頭切削刀片為硬質金片，適用巖層硬度f≤7，如用戶鉆孔巖層硬度f＞7時，訂貨時需要說明。根據巖層硬度選擇增配不同形成的PDC金剛石復合片鉆頭。
2、ZDY系列鉆機出廠配套按無芯鉆孔工藝配置鉆頭和鉆桿。如果用戶采用取芯鉆孔工藝時，訂貨時需要說明，根據取芯鉆孔直經，選擇增配取芯鉆頭，巖芯管以及其它必需的配套件。
3、井下鉆孔，孔位變動致使鉆機頻繁移位時，鉆孔巷道有軌道，可為用戶配套鉆機可移動支撐軌道車，但訂貨時需要說明并提供相應的數據資料（巷道高度、軌距、巷道寬度等。）
4、ZDY系列鉆機出廠不配置輸送沖洗液用泥漿泵，用戶如需用應訂貨時說明增配。
5、ZDY系列鉆機出廠配套的鉆桿直徑為φ42、φ50、φ63、φ73。如果用戶配套螺旋鉆桿時訂貨時需要說明。
6、ZDY系列鉆機配套電機電壓為380/660v如用戶電源為660/1140v，訂貨時需要說明。
六、主要技術參數
參數名稱\型號規格 | ZDY4000鉆機 |
鉆進深度（m） | 200/400 |
開孔直經（mm） | 94/115/133/200 |
終孔直經（mm） | 75.3/94 |
鉆桿直經（mm） | 73 |
鉆孔傾角（0） | 0~±90o |
額定轉速（rpm） | 56/120 |
額定扭矩（N.m） | 4000/1640 |
最大給進力（KN） | 125.5 |
最大起撥力（KN） | 94 |
給進行程（mm） | 850 |
電機功率（KW） | 55/45 |
主機外形尺寸（mm）( 長×寬×高） | 2320×960×1600 |
主機重量kg) | ≤2145 |
濟寧卓力鑿巖設備有限公司一直以四點售后承諾贏得顧客光顧。
一、產品質量承諾：
1、產品的制造和檢測均有質量記錄和檢測資料。
2、對產品性能的檢測，我們誠請用戶親臨對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱發貨。
二、產品價格承諾：
1、為了保證產品的高可靠性和先進性，系統的選材均選用國內或國際優質名牌產品。
2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以最優惠的價格提供給貴方。
三、交貨期承諾：
1、產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。①技術保養維修手冊
②安裝總圖
③外購件說明書及制造廠家
④提供易損件、備件清單，并附送一定量的備件
四、售后服務承諾：
1、服務宗旨：快速、果斷、準確、周到、
2、產品交貨時，我公司向用戶提供下列文件；
3、服務目標：服務質量贏得用戶滿意
4、服務效率：保修期內或保修期外如設備出現故障，供方在接到通知后，維修人員在24小時內可達到現場并開始維修。
5、服務原則：產品保修期為一十二個月，在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按成本價計。
